產品簡介

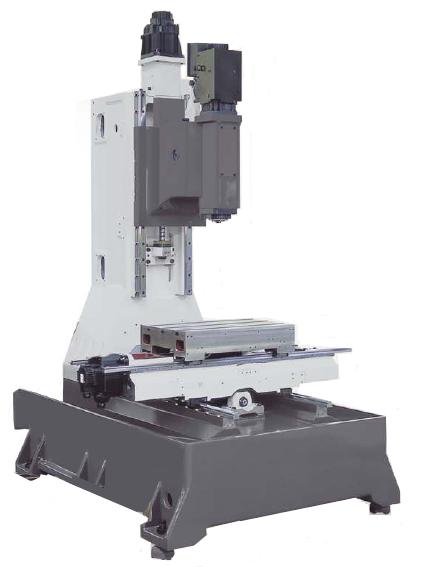

設備和主軸結構：結構設計能夠將熱位移降到最小，采用精密支撐軸承，可進行高精度和高剛性切削，切削能力強，熱誤差最低,精密主軸軸承，能夠實現高達12000rpm的操作范圍。通過與主軸電機直接聯接，減少主軸加速/減速時間。
進給系統：配備LM導軌，直接聯接到伺服電機，通過聯軸器將滾珠螺桿直接聯接到伺服電機，雙固定式滾珠螺桿支座(固定-支座)。

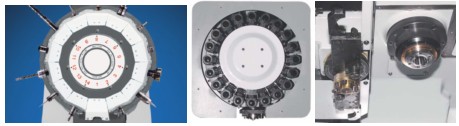

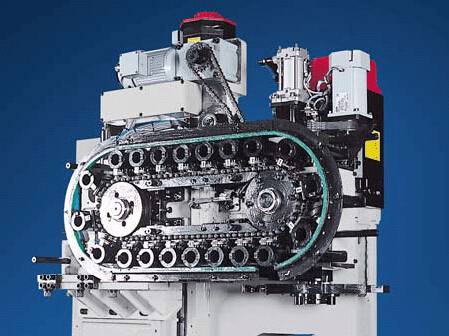

刀庫與自動換刀裝置(ATC)：14刀具刀塔式刀庫作為標準規格，可選20刀具雙臂式刀庫，（可選：雙臂式，C-C時間1.8秒）
|
刀塔類型 ·刀庫傳動裝置：齒輪電機 ·位置：立柱前方 ·ATC機構：軸移動手柄式 ·刀具的數量：14個 ·刀具選擇方式：固定地址 ·最大刀具直徑（帶/不帶鄰近刀具） ：ø80mm(ø3.15")/ø100mm(ø3.94") ·刀具重量：2.8kg(2.81kg) ·刀具長度：200mm(7.87") ·C-C時間：2.2秒 ※按照ISO測量標準 ·刀具類型：BT#30 |
雙臂式[可選] ·刀庫傳動裝置：齒輪電機 ·位置：立柱的左側 ·ATC機構：齒輪電機與滾齒凸輪 ·刀具的數量：20個、24個 ·刀具選擇方式：隨機 ·最大刀具直徑（帶/不帶鄰近刀具） ：ø65mm(ø2.56")/ø130mm(ø5.12") ：ø76mm(ø2.99")/ø130mm(ø5.12") ·刀具重量：3kg(2.99kg) ·刀具長度：200mm(7.87") ·C-C時間：1.8秒 ※按照ISO測量標準 ·刀具類型：BT#30 |
伺服驅動系統:在“1G”加減速時，軸的快速進給速率是56m/min，為同類中最高
|
分類 |
X軸 |
Y軸 |
Z軸 | ||
|
最大行程 |
520mm(20.47") |
380mm(14.96") |
350mm(13.78") | ||
|
快速進給速率 |
56m/min(2024.7ipm) |
56m/min(2024.7ipm) |
56m/min(2024.7ipm) | ||
|
切削進給速率 |
20m/min(787.4ipm) |
20m/min(787.4ipm) |
20m/min(787.4ipm) | ||
|
滾珠螺桿 |
直徑 |
ø32mm(ø1.26") |
ø32mm(ø1.26") |
ø32mm(ø1.26") | |
|
導程 |
16mm(0.63") |
16mm(0.63") |
16mm(0.63") | ||
|
伺服電機 |
輸出 |
M |
1.5kW(2.01HP) |
1.5kW(2.01HP) |
2.2kW(2.95HP) |
|
S |
2.3kW(3.08HP) |
2.3kW(3.08HP) |
3.3kW(4.43HP) | ||
|
扭矩 |
M |
9N-m(6.64ft-lbs) |
9N-m(6.64ft-lbs) |
12N-m(8.85ft-lbs) | |
|
S |
11N-m(8.12ft-lbs) |
11N-m(8.12ft-lbs) |
16N-m(11.81ft-lbs) | ||
|
推力 |
M |
3533N |
3533N |
4710N | |
|
S |
4318N |
4318N |
6280N | ||
|
導軌 |
類型 |
LM（滾珠） |
LM（滾珠） |
LM（滾珠） | |
|
距離 |
290mm(11.42") |
500mm(19.69") |
270mm(10.63") | ||
主要技術參數
·工作臺
·尺寸(長X寬）600x380mm(23.62x14.96")
·最大載荷150kg(331lbs)
·主軸[MITSUBISHI]
·主軸錐度:NT#30
·傳動裝置直接聯接
·最大轉速12000r/min[可選：15000r/min]
·輸出（30分鐘/連續）:5.5/3.7kW(7.38/4.96Hp)
·最大扭矩35N-m(25.83ft-lbs)
·主軸[SIEMENS]
·主軸錐度:NT#30
·傳動裝置直接聯接
·最大轉速12000r/min
·輸出（30分鐘/連續）:6.6/4.1kW(8.85/5.5Hp)
·最大扭矩21N-m(13ft-lbs)
·軸
·X軸行程520mm(20.47")
·Y軸行程380mm(14.96 ")
·Z軸行程350mm(13.78 ")
·X軸快速進給速率56m/min(2204.7ipm)
·Y軸快速進給速率56m/min(2204.7ipm)
·Z軸快速進給速率56m/min(2204.7ipm)
·切削進給速率（X/Y/Z）20m/min(787.4ipm)
·導軌（X/Y/Z）LM（滾珠）
·工作臺頂部~主軸端部150~500mm(5.91~19.69 ")
[可選：高柱150mm- >300~650mm(11.81~25.59")]
[可選：高柱300mm- >450~800mm(17.72~31.50")]
·立柱前方~主軸中心444mm(17.48 ")
·精度
·軸定位精度ø0.005mm(0.0002")
·重復精度ø0.002mm(0.00008")
·刀庫與自動換刀裝置(ATC)
·刀具類型BT#30
·可安裝刀具的數量14個刀具[可選：20個刀具]
·最大刀具長度200mm(7.87 ")
·最大刀具直徑（帶/不帶鄰近刀具）ø80mm(ø3.15 ")/ø100mm(ø3.94")
[可選：ø65mm(ø2.56 ")/ø130mm(ø5.12")
·最大刀具重量2.8kg(6.2lb)[可選：3kg(6.6lb)]
·刀具選擇方式刀塔[可選：雙臂隨機]
·C-C時間2.2秒[可選：1.8秒]
※按照ISO測量標準
·CNC控制器[MITSUBISHI]
·型號MITSUBISHIM70系列
·顯示器8.4″彩色LCD
·內存512Kbyte(1280m)
·CNC控制器[SIEMENS]
·型號SIEMENS828D
·顯示器10.4″彩色LCD
·內存3MB(7,680m)
·潤滑劑、液壓油和冷卻劑
·潤滑劑箱容量：2ℓ(0.53gal)
·冷卻劑箱容量160ℓ(92.46gal)
·冷卻劑泵功率0.1kW(0.13HP)
·床身沖洗泵輸出0.4kW(0.54HP)
·機器尺寸
·占地面積（寬x長）2550x2540mm(100.4x100.0")
·高度2393mm(94.2 ")
·重量2900kg(6393.4lbs)
·電源20kVA(MITSUBISHI),17kVA(SIEMENS)
·電壓200/220V,50/60Hz(MITSUBISHI)
380V,50/60Hz(SIEMENS)
·標準/可選規格
|
主軸 ·12000rpm(5.5/3.7kW) (MITSUBISHI) ·12000rpm(6.6/4.1kW) (SIEMENS) ·15000rpm(3.7/2.2kW) (MITSUBISHI) 工作臺和立柱 ·T型槽工作臺標準 ·高柱KB(150mm)可選 ·高柱KB(300mm)可選 冷卻劑系統 ·標準冷卻劑系統標準 ·床身沖洗式冷卻劑可選 ·主軸通過式冷卻劑20bar可選 ·頂蓋 ·成套冷卻劑可選 ·噴槍式冷卻劑，氣槍可選 ·主軸吹氣標準 ·刀具測量吹氣可選 環境 ·空調/除濕器可選 ·油霧收集器/撇油器可選 控制與軟件 ·HW-TDC可選 （主軸熱誤差補償器，Siemens） ·交互式軟件可選 (SHOPMillSiemens) ·HW-TID ·HW-eDNC（DNC軟件）可選 ·主軸預熱功能(Siemens)可選 其他 ·調整工具與工具箱標準 計算機數控,CNC ·MITSUBISHIM70標準 ·Siemens828D可選 |
切屑處理 ·冷卻劑箱160升標準 ·排屑機（鉸鏈/刮板式） �。ㄗ�/右/后） ·切屑箱 安全裝置 ·整體防濺裝置標準 ·上部罩可選 測量 ·刀具緊密性檢查裝置可選 ·工件測量儀器可選 ·刀具測量儀器（接觸/激光式）可選 夾具和自動化 ·自動門（標準缸/高速缸）可選 ·外部MCode，增大I/O可選 ·附加軸控制1軸可選 ·NC回轉工作臺I/F可選 ATC ·ATC標準（14個）刀塔標準 ·ATC擴展（20個）雙臂可選 ·刀具型號BT30標準 ·螺柱45°標準 ·螺柱60°可選 ·刀具重量2.8kg標準 電氣設備 ·三色呼叫燈標準 ·單色呼叫燈 ·工作燈標準 ·配電板燈可選 ·門聯鎖/遠程MPG標準 ·3軸MPG(FANUC)可選 ·主軸負荷計/轉速計(Fanuc)可選 ·計數器 ·漏電斷路器，自動電源斷路器可選 ·變壓器(20kVA)MITSUBISHI可選 ·變壓器(20kVA)SIEMENS標準 液壓供應系統 ·夾具的液壓裝置(45/70bar)可選 |
